یونیت کنترل موتور، ایسیو(ECU) ساژم S2000-11-PK پیکان وانت ، برند ساژم

برای نظر دادن به این محصول اولین باشید

بازنگری سریع

در پیکان وانت تولیدی سال های 84 تا 90 در برخی موارد سیستم سوخت رسانی ساژم با ایسیو با مشخصه PK نصب شده است . این محصول در وضعیت استوک (دست دوم) قرار دارد . نوع آکبند آن کمی کم یاب است . این ECU ممکن است در پژو RD یا ROA تک سوز یا دوگانه به همراه یک یونیت کنترل گاز دیگر نیز نصب شده باشد . برخی تعمیرکاران به این ایسیو ساژم 11 پیکانی نیز می گویند
‎۸۰۰٬۰۰۰تومان

اطلاعات اضافی

دسته محصول یونیت کنترل موتور (ECU یا ایسیو)
برند محصول Sagem
خودرو ساز ایرانخودرو
نوع خودرو پیکان وانت
تیپ یا مدل فرعی خودرو پیکان وانت (تک سوز و دوگانه سوز)
نوع گیربکس خودرو گیربکس 5 سرعته دنده دستی
نوع موتور خودرو موتور پیکان
سال تولید خودرو با این محصول از 1384 تا 1390
نوع سوخت خودرو بنزینی
نوع برنامه خام(برنامه اولیه کارخانه)
محل نصب قطعه درون محفظه موتور
تعداد کانکتور محصول 3
جنس بدنه محصول فلزی
وضعیت بدنه محصول سالم
متعلقات همراه محصول ندارد
نوع بسته بندی محصول بسته بندی معمولی
وضعیت محصول استوک بدون تعمیرشدگی
نیاز به نصاب متخصص بلی

توضیحات فنی

برد الکترونیکی و موم روی ECU :

برد الکترونیکی ایسیو sagem  و valeo  یک برد چهار لایه است .

قطعات الکترونیکی تنها در بخش رویی برد نصب شده است . به غیر از کانکتور نری روی ایسیو باقی قطعات از نوع SMD هستند که روی برد نصب شده اند .

روی ایسیو های ساژم و والئو محصولات ایرانخودرو و سایپا موم یا رزین خاصی برای عایق کردن مدار در برابر نشت رطوبت و خراب شدگی برد ریخته شده است .

در نظر داشته باشید برای تعمیر این ECU باید با روش های خاصی موم را به آرامی کنار بزنید تا به برد مدار چاپی و قطعات در نقاط مختلف برد دسترسی داشته باشید .

در تصاویر زیر می توانید موم و محل قطعات بعد از برداشتن موم را ببینید .

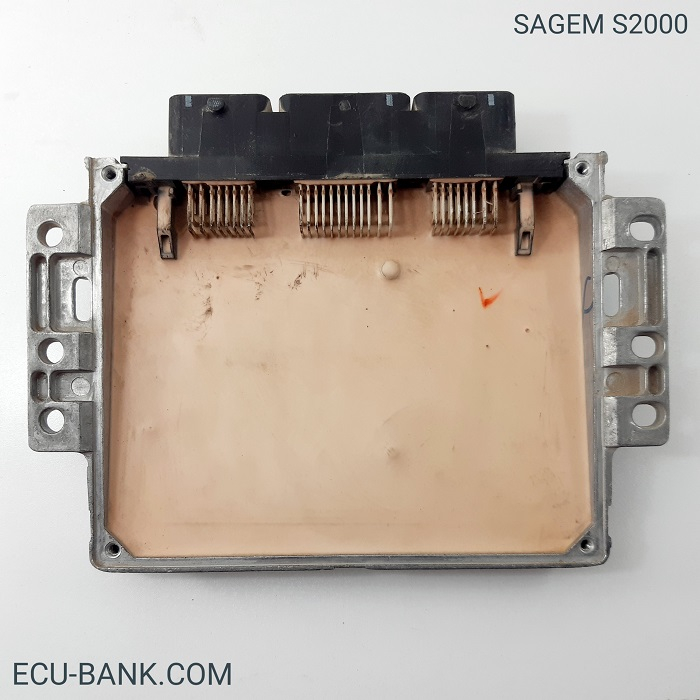

ایسیو ساژم با موم روی مدار

ایسیو ساژم  با موم روی مدار

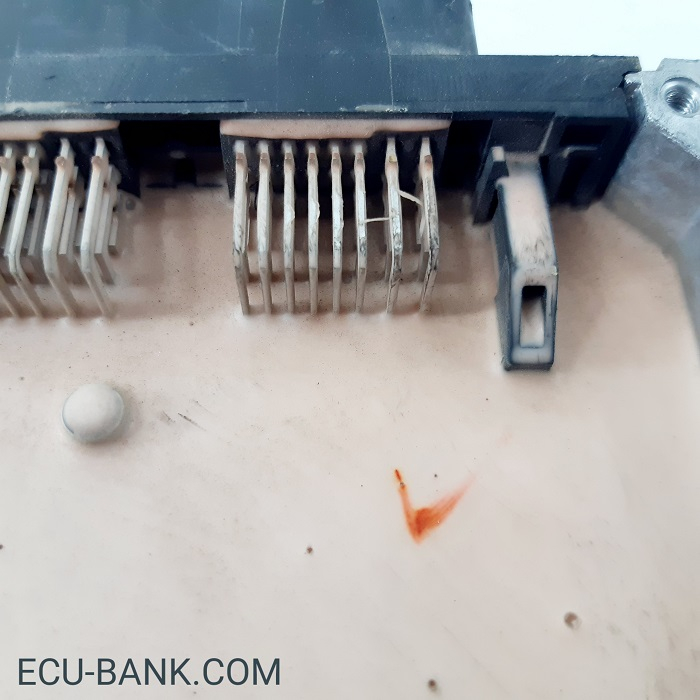

موم روی مدار ایسیوهای ساژم و والئو از نمای نزدیک

موم روی مدار ایسیوهای ساژم و والئو از نمای نزدیک

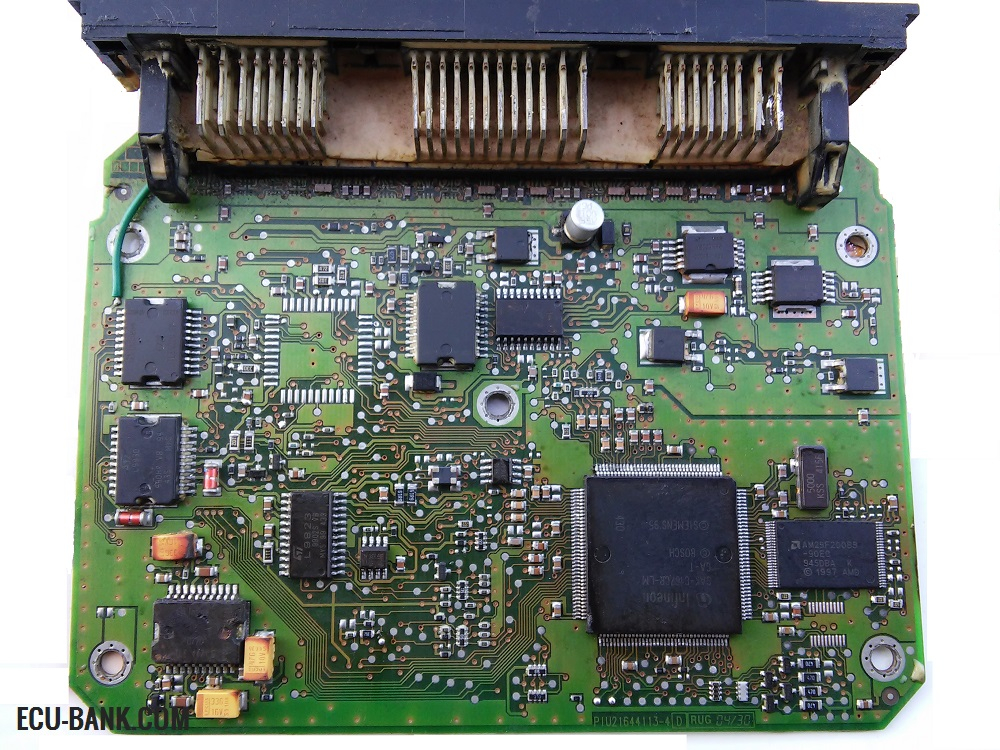

برد مدار سازم بدون موم

برد مدار سازم بدون موم

سوکت و کانکتور:

در ایسیو های ساژم و والئو در خودروهای داخل ایران عموما کانکتور روی ECU به صورت نری و یک تکه است که البته در بخش اتصال به کانکتور مادگی روی دسته سیم سه بخش دارد. اگر ایسیو را طوری در دست بگیرید که کانکتور ها به سمت شما باشد و برچسب ایسیو به سمت پایین باشد

  1. اولی از سمت چپ کانکتور مشکی M1 که 24 پایه (سه ردیف هشت تایی) است .
  2. اولی از سمت چپ کانکتور قهوه ای CP که 36 پایه (سه ردیف دوازده تایی) است .
  3. سومی از سمت چپ کانکتور طوسی M2 که 24 پایه (سه ردیف هشت تایی) است .

در تصویر زیر کانکتور نری روی ایسیو و سوکت مادگی روی دسته سیم موتور و نقشه نام پایه های این ایسیو را می بینید .

کانکتور نری ایسیو ساژم

کانکتور نری ایسیو ساژم

کانکتور مادگی ایسیو ساژم

کانکتور مادگی ایسیو ساژم

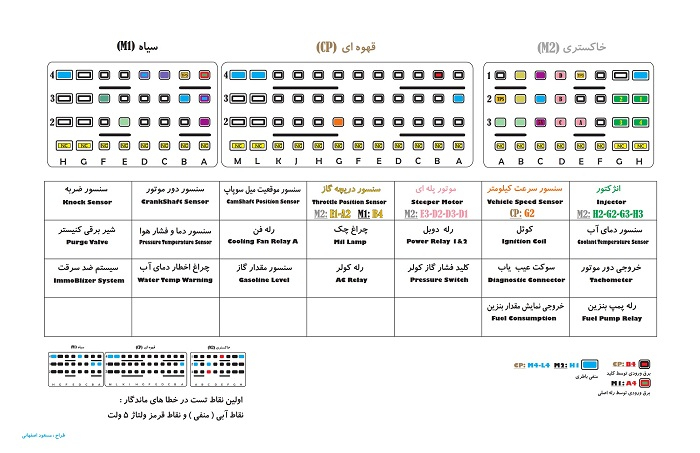

نقشه pinout ایسیو ساژم

نقشه پایه های ایسیو ساژم
